聚脲耐磨防水材料施工工艺

栾川新科机械高强度弹性聚脲防水材料施工技术讲解:

一、混凝土基材

1、混凝土基材在表面处理前，应做到表面坚固、密实、平整、无油污，基材充分养护达到设计所需要的质量指标。

2、表面有针眼和裂缝的部分应进行封闭，及时清除基材上的尘土和废物。

二、金属基材(以钢基材为例)

1、基材表面的烛缝、焊渣、凿坑伤疤等，应采取打磨和填充的方法，使整个基材平滑过渡，锐边锐角打磨R≥5mm圆弧。

2、喷砂(丸)除锈。喷砂所达到涂装前钢材表面锈蚀等级和除锈等级，且具有一定得粗糙度，对于不能喷砂处理的部位，进行手工除锈。

三、底涂

用底涂涂料，按材料厂家推荐的工艺进行底漆涂敷(喷涂、涂刷或辊涂)。底涂的作用是提高聚脲涂层和基材的附着力，并具有一定得封闭作用。备注;金属基材底涂亦可选用环氧底漆。

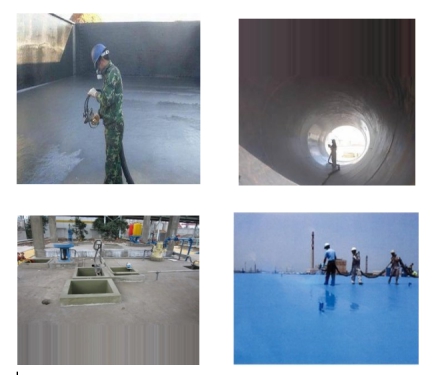

四、聚脲喷涂

1、喷涂基层处理剂：宜采用喷涂设备将基层处理剂均匀喷涂于基层表面，也可以采用刷涂，辊涂的方式不漏涂、不堆积涂刷于基层表面。

2、喷涂XK-SPUA-502聚脲防水材料：采用专用喷涂设备进行施工，按照A组，B组液体采用气动搅拌器分别搅拌均匀，送入喷涂设备，由计量泵输送到喷枪，经过快速混合后，喷射到基层表面上，XK-SPUA-502聚脲防水材料可随配随喷。

3、喷涂厚度大于1.2-1.3mm做到不漏涂，不堆积，喷涂均匀，为了保证防水层的质量，分两次喷涂，每层厚度约0.6mm，每层一次成型到位，两次间隔时间越短越好。

4、喷涂聚脲面漆层：采用专用喷涂设备，按照设备的要求进行施工，喷涂厚度达到0.2-0.3mm，确保不漏涂，不堆积，喷涂均匀，过到封闭的目的，提高耐久性，喷涂施工完成24小时内，应避免重物碾压。

栾川新科机械专业各类建筑防水 、堵漏 、防潮、 防腐;承接各种楼顶 、屋面、 地下室 、停车场、室内外防水堵漏的工程，聚脲防水、防腐，栾川新科机械欢迎您！
